作者：藍藍

藍藍設計經常會接到大屏設計的項目，比如中國移動互聯網監控大屏可視化設計及開發、太極集團承接的中央臺應急指揮中心大屏可視化設計、交大思源承接的北京地鐵軌道批揮中心大屏可視化設計、數碼視訊展廳大屏可視化設計，在積累了一定經驗的同時，也在不斷的學習和豐富關于大屏設計的特點及數據可視化的表達方式。

數據可視化過濾了非常多的冗余信息，濃縮了最重要的信息，它的魅力就在于將枯燥的數據組織在一起，把最需要的那些編輯成一個故事。目前大數據那么流行，但是其實大家并不是需要那么多的數據，而是需要整合的數據，恰當?shù)膶⒖蛻糇铌P(guān)注的數據挖掘展示出來才是最重要的。

一、要做好大屏的界面設計，首先需要了解大屏的硬件特點。

從視覺角度簡單的說，大屏分為兩種，融合的（無縫的）和拼接的（有縫的），精度有高清的，有一般的。（大屏技術說起來話長，有ＣＲＴ、ＬEＤ、DLP純數字顯示、LCOS、GLV顯示技術，有興趣的好學份子可另行查閱讀詳細資料）

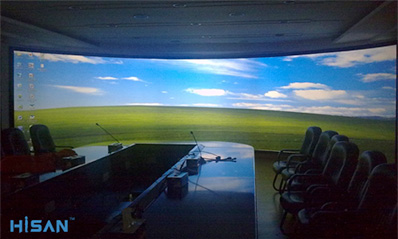

1融合屏（見下圖），屏幕是整個為一體的。

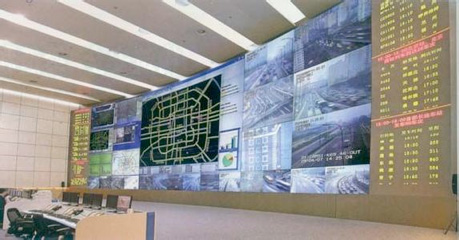

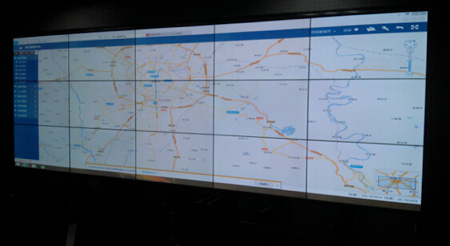

2 拼接屏，見下圖（屏是用55或46寸的屏拼起來的，將多臺獨立顯示屏幕全部整合于一個堅固的底座上， 所以屏與屏之間有一條縫。（此種造型應該比較低或制造工期快一些，許多客戶選擇的是此種方案，有的縫大一些，有的小一些。）

二、了解大屏的使用場景和用戶群體

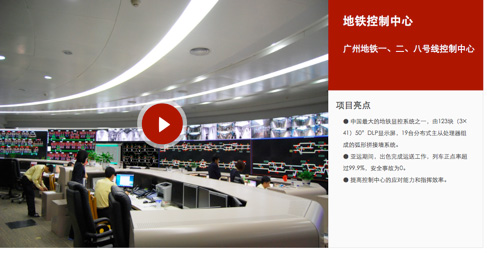

調度中心：生產調度、電力調度、水利調度 ……

監控中心：安全監控、調度、通信網管、機場監控、高速公路 ……

指揮中心：部隊、三警合一、武警 ……

演示中心：會議廳、演播廳、展示廳、購物中心、車站、機場 ……

重要的監控中心，大屏的運行時間是：7*24小時全天候

三、了解大屏上專用的軟件

由于大屏的硬件、使用場景和用戶群體，專業的大屏生產商是提供軟件的，大屏上除了可以直接接入計算機RGB信號、視頻信號外，還可以接入網絡信號。通過對信號系統和GIS系統的各種計算機圖、文及網絡信息、視頻圖像信息的動態綜合顯示，實現對地理狀況、發生地震時的狀況等信息的實時監視。大屏是可以配置不同區域放什么內容，內容區塊之間是可以互相調換位置和大小的。

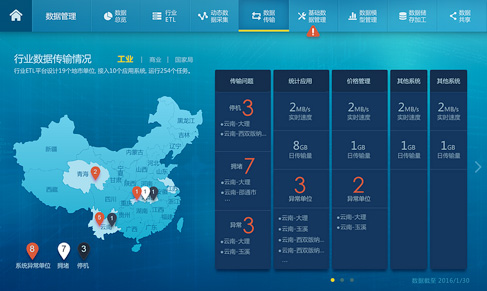

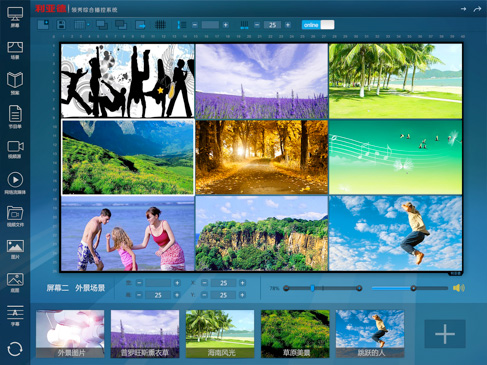

如藍藍設計給利亞德設計的這套系統界面：

針對應用場景和特殊場景，可以進行不同的預案，設定不同主題的屏幕內容和屏幕切換顯示的時間。

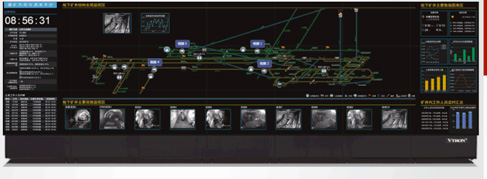

Vtron公司的顯示墻應用管理系統軟件

四、了解大屏通常顯示的內容

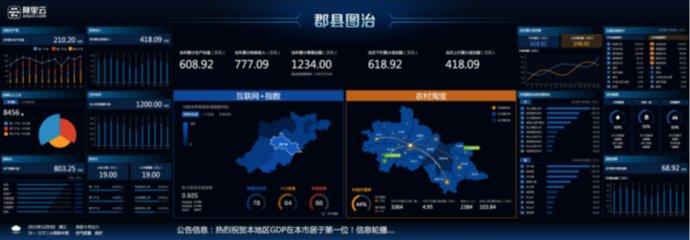

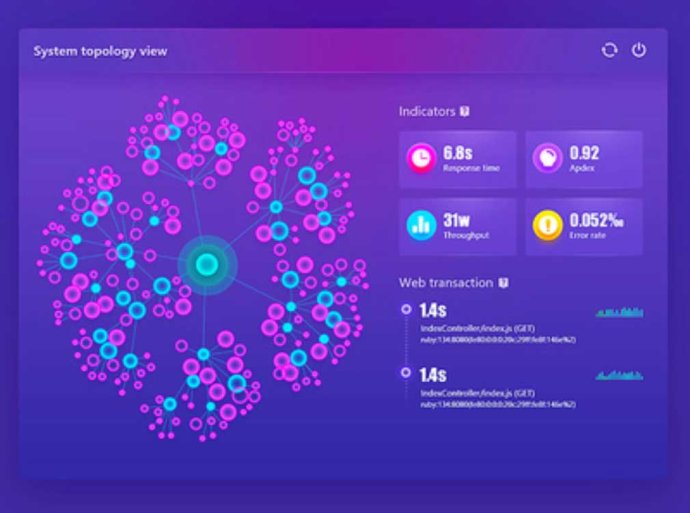

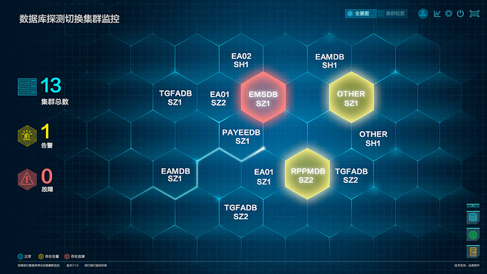

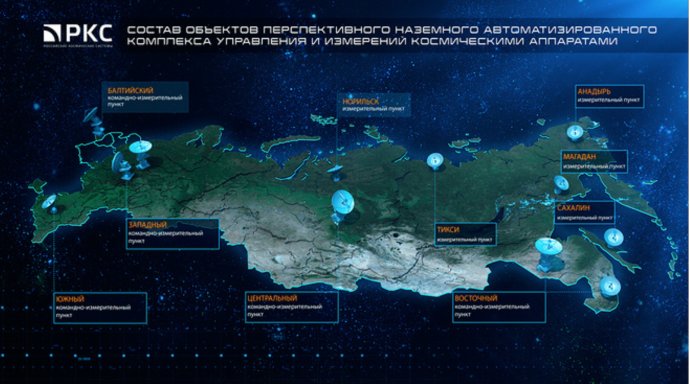

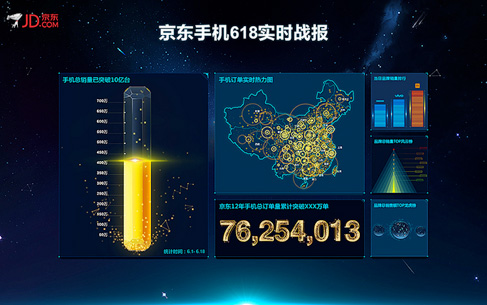

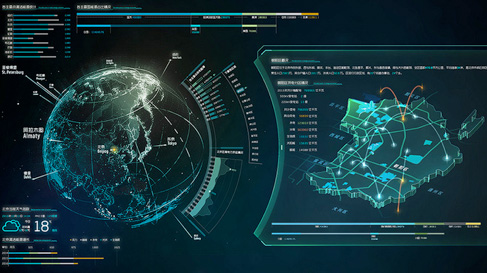

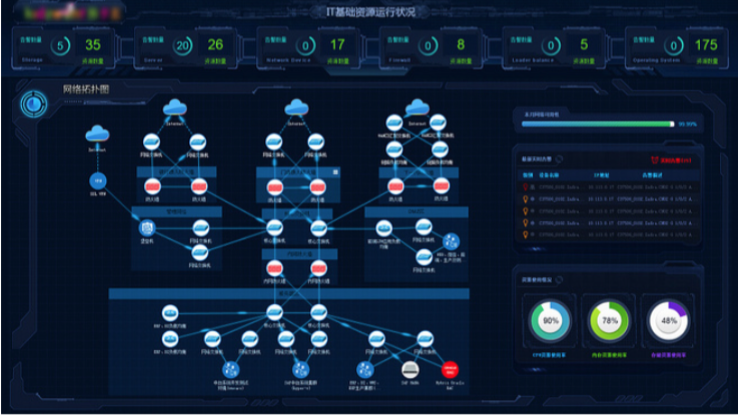

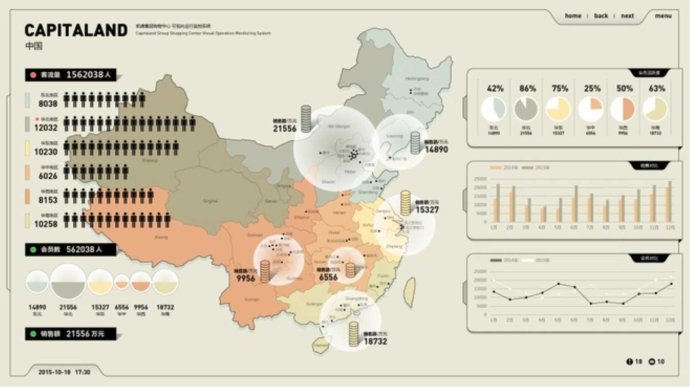

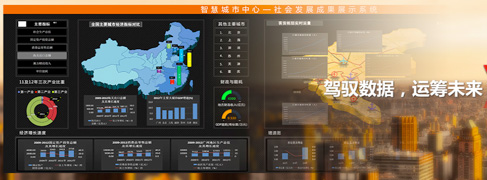

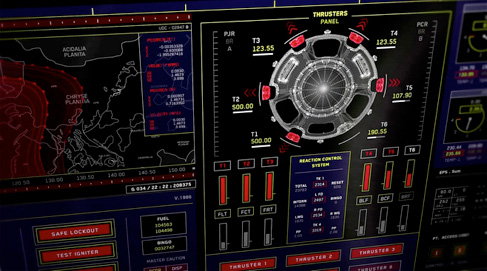

上文說道，室內大屏的演播廳通常用于調度中心、指揮中心、應急中心、領導匯報工作、情況監控，在這些場景下顯示的內容通常有地圖及地圖上的位置點分布與監控，工作流程及數據可視化監控.....。抽象的描述很難理解，藍藍將收集的一些案例來展示。

四、了解大屏通常顯示的內容

上文說道，室內大屏的演播廳通常用于調度中心、指揮中心、應急中心、領導匯報工作、情況監控，在這些場景下顯示的內容通常有地圖及地圖上的位置點分布與監控，工作流程及數據可視化監控.....。抽象的描述很難理解，藍藍將收集的一些案例來展示。

看了上述這么多的案例，設計師們和產品經理們大概都對屏上要放的內容和表達方式有了一定的概念。其實，每次進行大屏設計前，產品經理們最重要的工作就是梳理用戶的需求，找出核心要表達的內容和組織布局方式。就好像策劃編輯一樣，畫出原型圖，來討論。

五、大屏界面的設計語言

大屏幕顯示及大數據可視化的確有其特點，可以形成特定的設計語言。

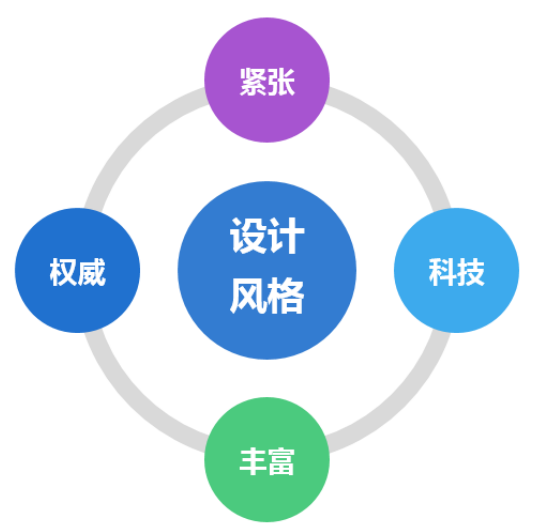

通過分析，確定設計的風格。

它是實時的，有緊張感；需要新穎的圖標和動效，有科技感；信息層次是豐富的；展示的數據是權威的。

1 布局柵格化。拼接的大屏尤其適合柵格化的設計。它本來就是格子間組成的嘛。



大屏上內容的模塊化、可以任意拼接組成一屏畫面的形式，用柵格化的形式也可以發揮的很好。每一個模塊是一個單元格，彼此統一又獨立，可以放大和隨意擺放。每一格一模塊遵循統一的設計風格、UI規范。



2 色彩對比強，暗色為主



巨大的屏幕在室內，如果色彩鮮艷、畫面動效不斷，就成了24小時長時間播放的電影，人的本能就會注意力集中在其上。在監控中心的工作人員，一排排桌椅直對著大屏，長期如此，工作人員會受不了的。屏幕內容需要動靜之分。大屏以暗色為主，視覺更容易集中在上面的某處焦點（亮色為主的信息之上）。

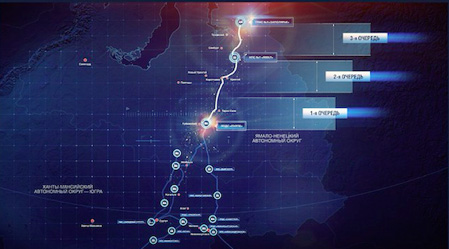

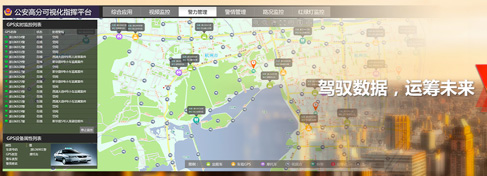

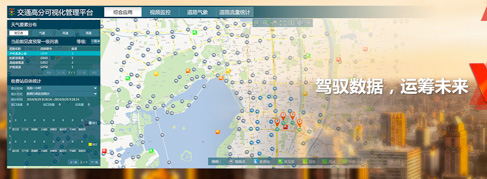

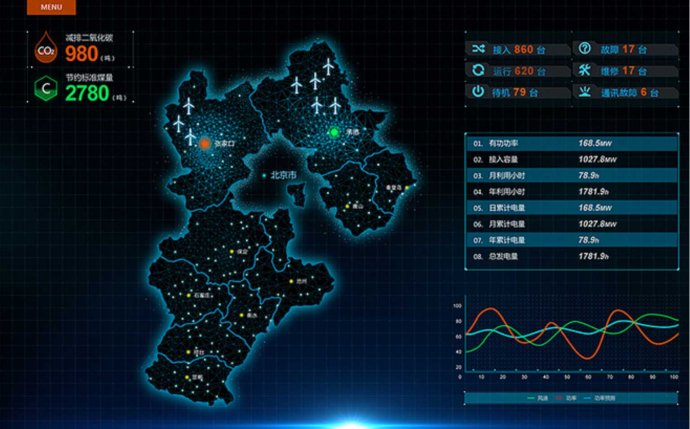

3  地圖、線路圖及上面地點概況信息的設計、動效渲染。

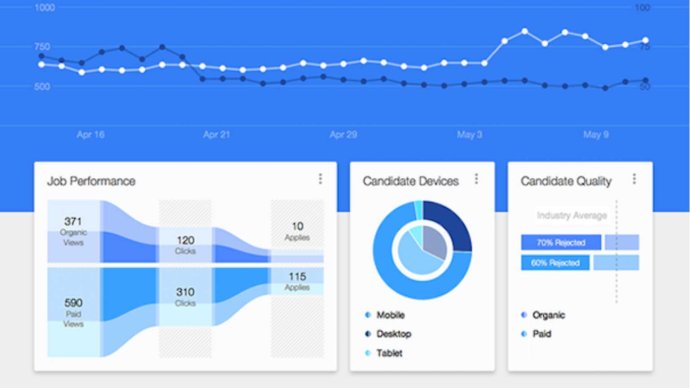

一個好的流程可以讓我們事半功倍，可視化的設計流程主要有分析數據、匹配圖形、優化圖形、檢查測試。首先，在了解需求的基礎上分析我們要展示哪些數據，包含元數據、數據維度、查看的視角等；其次，我們利用可視化工具，根據一些已固化的圖表類型快速做出各種圖表；然后優化細節；最后檢查測試。

• 有原始數據，通過對原始數據進行標準化、結構化的處理，把它們整理成數據表。這是程序員的事

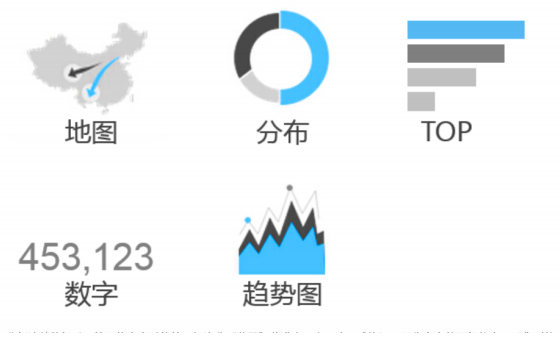

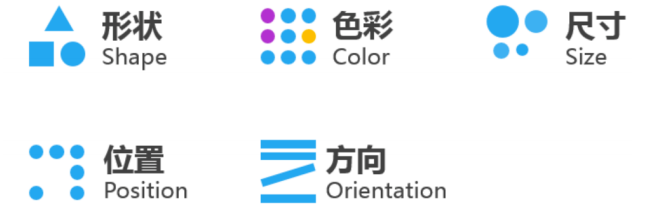

• 將這些數值轉換成視覺結構（包括形狀、位置、尺寸、值、方向、色彩、紋理等），通過視覺的方式把它表現出來。例如將高中低的風險轉換成紅黃藍等色彩，數值轉換成大小。想要清楚地展現數據，就要先了解所要繪制的數據，如元數據、維度、元數據間關系、數據規模等。這是設計師的事。
•


• 將視覺結構進行組合，把它轉換成圖形傳遞給用戶，用戶通過人機交互的方式進行反向轉換，去更好地了解數據背后有什么問題和規律。這是程序員和設計師配合的事情。有地圖鉆取、區域展示信息功能，從數據庫中調取的即時數據運算后呈現在地圖上，在顯示上需要強大的算法渲染，根據數據量有顯示的密度不同，顯示的時候有動態效果，動畫效果，有些可以用現成的控件，柱狀圖、直方圖、圓形圖這些控件可以用第三方開源的控件，比如百度echart等，沒有控件的需要花比較多的代價去開發，實現效果需與后臺程序員商議。有些要使用可縮放矢量圖形（SVG），SVG是矢量格式，在任何分辨率下的顯示效果都很好。有基本的CSS規則控制設計。
• 大屏的實時效果是加入數據之后才能看到整體，是一個不斷的調整過程，進一步優化維度、動效和數量。
• 維度：每個維度，只用一種表現，清晰易懂；動效：考慮時間和情感的把控，從原來的1.5ms改為3.5ms；數量：考慮了太密或太疏時用戶的感受，對圓的半徑做了統一大小的處理。
• 最后還需要檢查測試，從頭到尾過一遍是否滿足需求；實地投放大屏幕后，用戶是否方便閱讀；動效能否達到預期，色差是否能接受；用戶能否理解。

【延深閱讀】

• 39個大數據可視化工具
• 大數據時代的可視化工具

4、面積巨大——用戶站遠才能看全內容（所以字也不能設計很?。?。字體大，對比強，要看清楚，分層次。



5、不可操作，沒有滾動條——大屏主要用來給來賓觀看的，來賓一般不會直接操作大屏。不同主題之間的輪播順序及速度是事先設定好的。大屏沒有滾動條，它的長寬都是固定的。



6、統計信息——每一整屏都有具體想給來賓表達某個主題，大屏一般是用來看某個內容的統計概況信息。

大屏幕界面設計應用案例欣賞：

北京藍藍設計作品：    太極集團承接的中央臺應急指揮中心大屏

北京藍藍設計作品：   中國移動互聯網監控大屏可視化設計及開發
